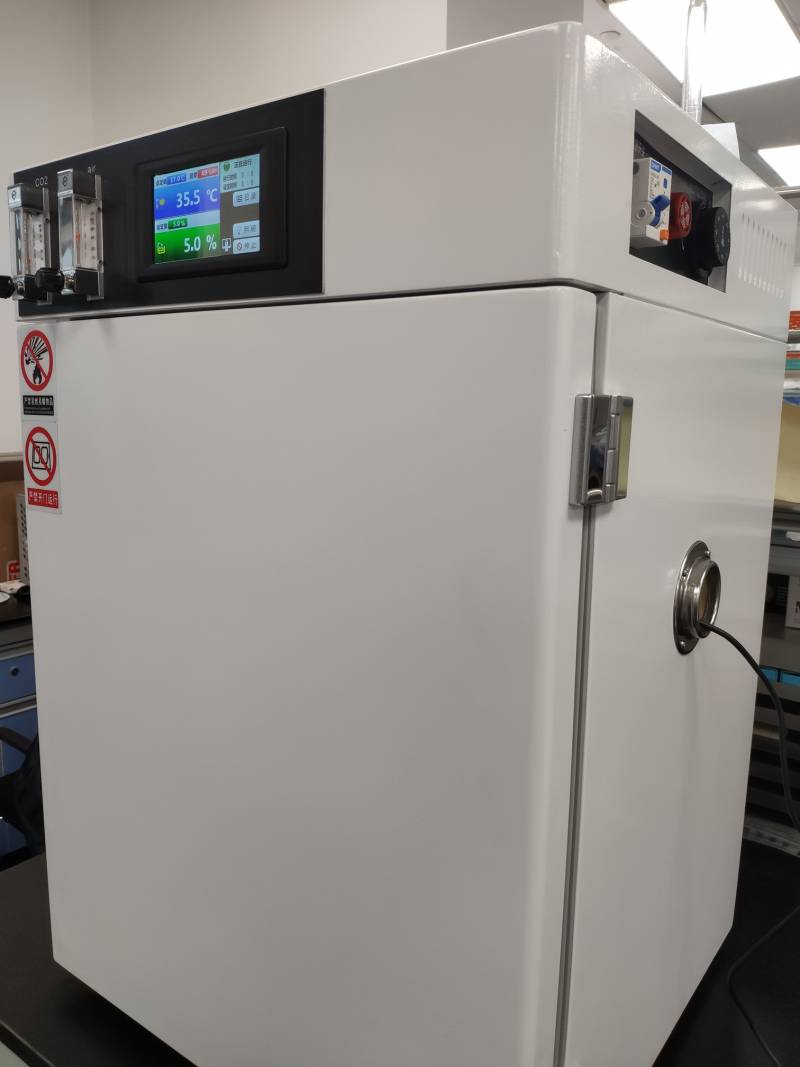

（1）细胞培养箱：

  二氧化碳细胞培养箱，根据TTFields细胞培养要求定制，可以将交变电场传输到箱体内部，并调控培养箱温度，补偿电场产生的热量。

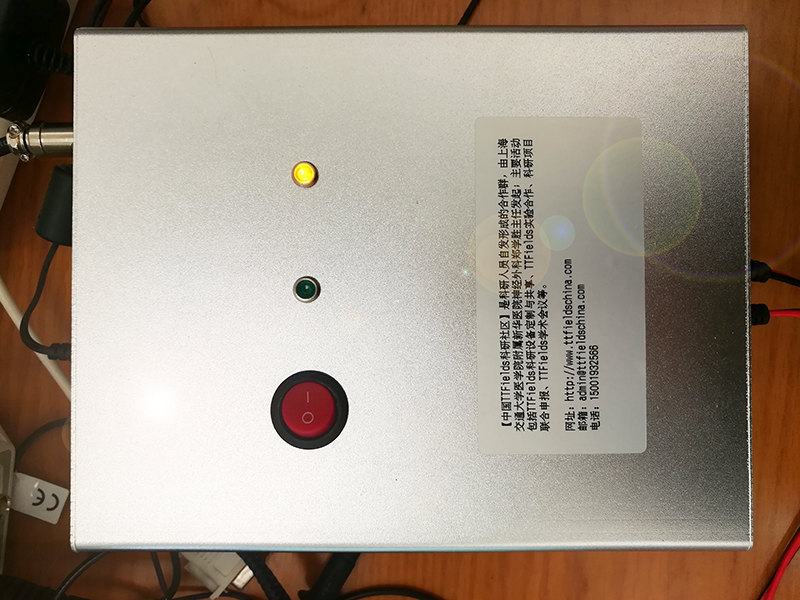

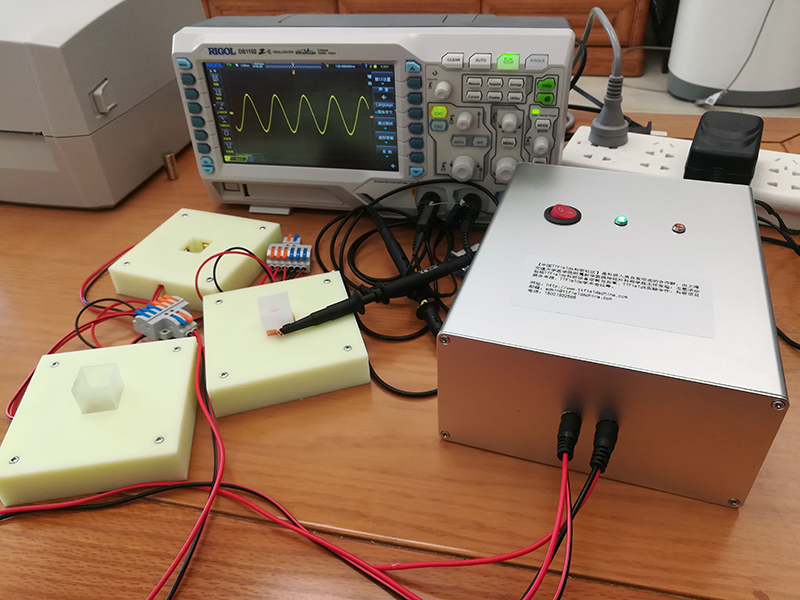

（2）细胞电场发生器（双向）:

  用于细胞培养的TTFields电场发生器，负责产生双向的交变电场，即在两个相互垂直的方向上交替发生电场，交替周期0.1-5秒可调。
  电场强度0.1-3.22 V/cm可调，电场频率20-200kHz可调，基本可以满足文献报道的各种肿瘤细胞类型的TTFields电场要求。
  细胞电场发生器需要外接交流电工作，放置在细胞培养箱外，通过专门的导线把电场传输到培养箱内部，由细胞培养平台接收。
  注：另有单向电场发生器供试用，电场强度0.1-3.22 V/cm可调，电场频率0-2000kHz可调，适于探索更宽频率范围，但不能双向交替。

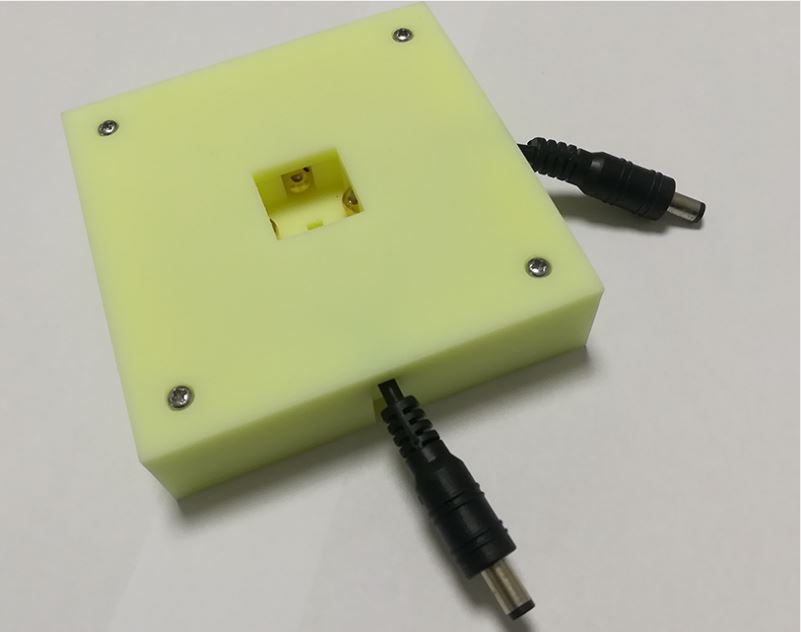

（3）细胞培养平台：

  布置在培养箱中，负责接收TTFields双向电场，并施加在细胞培养皿上，从而在培养皿中产生一个垂直方向交替发生的交变电场。

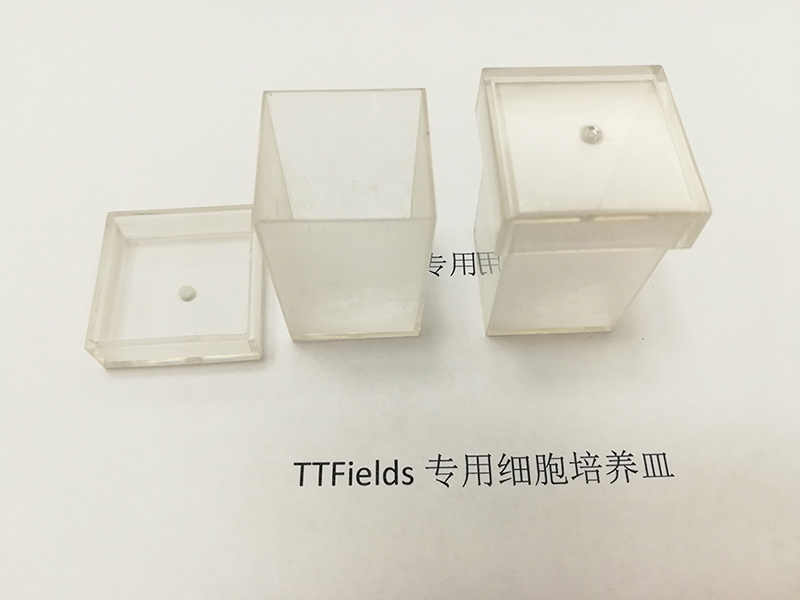

（4）细胞培养皿:

  用于TTFields细胞实验的专用细胞培养皿，电导参数和介电参数都经过反复优化，与细胞电场发生器（双向）、细胞培养平台配套使用，
  从而在细胞中产生垂直双向的交变电场。

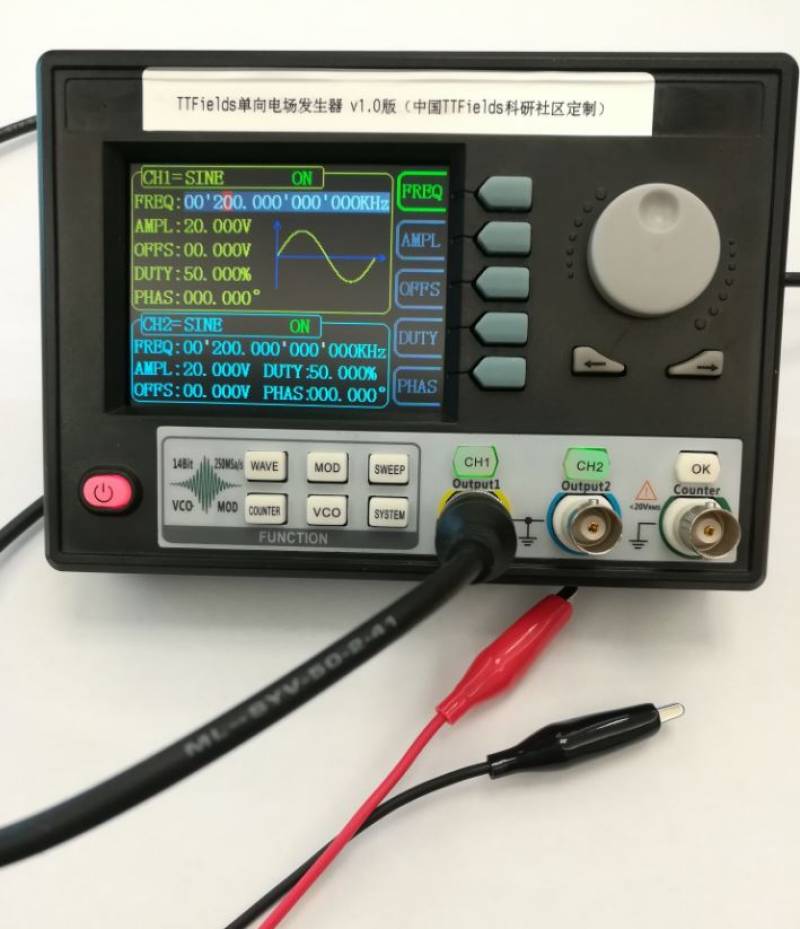

（1）动物电场发生器（单向）

  用于动物试验的TTFields电场发生器，与动物电极配套使用。由于动物活体肿瘤试验很难固定垂直双向电极，所以建议使用单向电场。
  动物电场发生器体积小、耗电低、5V工作电压，锂聚合物电池就可驱动，可以整体放入裸鼠培养笼，不需要外接电源，不需特别布置。
  负责产生单向的中频、低场强交变电场，电场强度0.1-4V/cm可调，电场频率0-20000kHz可调，满足任何肿瘤类型TTFields电场要求。
  配备两个输出通道，可以使用相同的输出参数，也可以分别设置不同的输出参数；每个电场发生器可以同时给6个裸鼠施加电场。

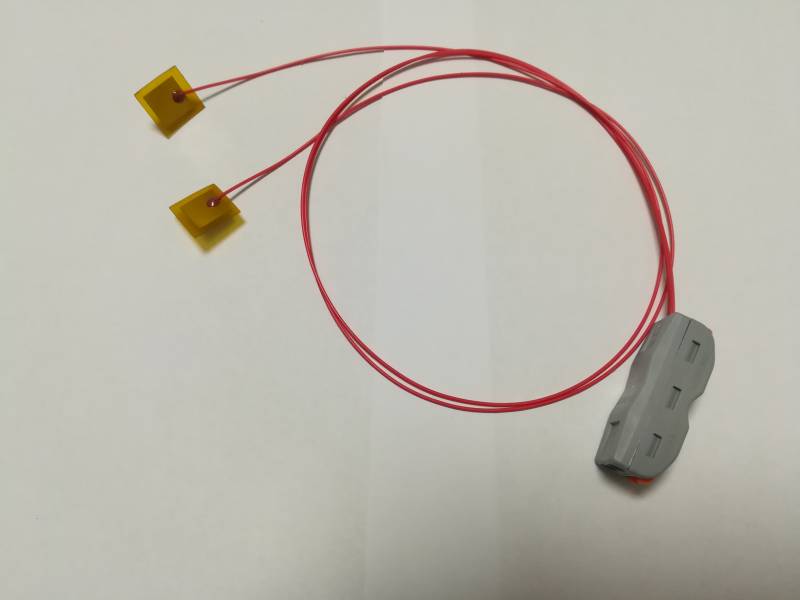

（2）动物电极：

  用于TTFields动物试验的专用电极，电导参数和介电参数都经过反复优化，与动物电场发生器（单向）配套使用。
